目的只須測試網路是否有通

網路架構為: WIN7電腦(當作host)對接LINUX系統設備 (沒想到也可以哈哈, 至於用UBUNTU電腦對接的方法可看 http://wellzx.blogspot.tw/2015/06/ubunturaspberry-pi.html )



首先設定WIN7電腦如下:

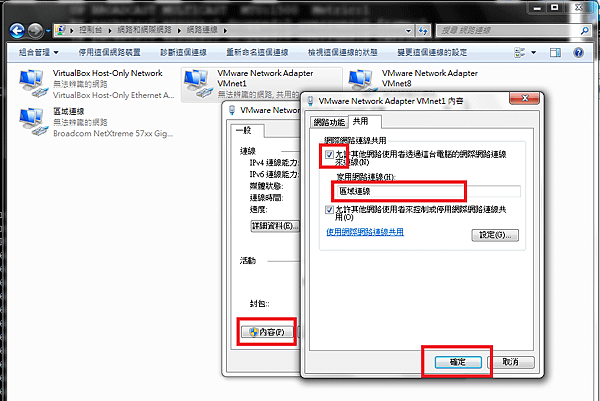

WIN7電腦網路對接之基本設定-1

9-2

按下確定之後, 電腦會跳出警告視窗: 說此電腦IP將被設定為192.168.137.1, 還有一些警告訊息之類的

按下確定

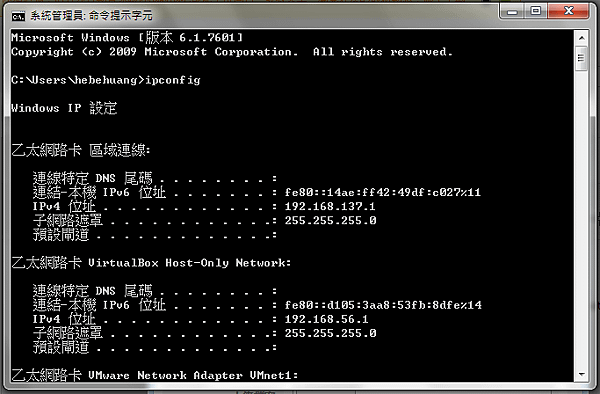

設定完畢, 接著可進命令提示字元輸入 ipconfig檢查:

9-3

以上WIN7電腦設定完成後

將WIN7電腦與LINUX設備網路線對接

接著再將LINUX設備開機及網路

確認網路開啟RUN完成後去檢查是否有獲得IP, 並且可ping host (ping 192.168.137.1)

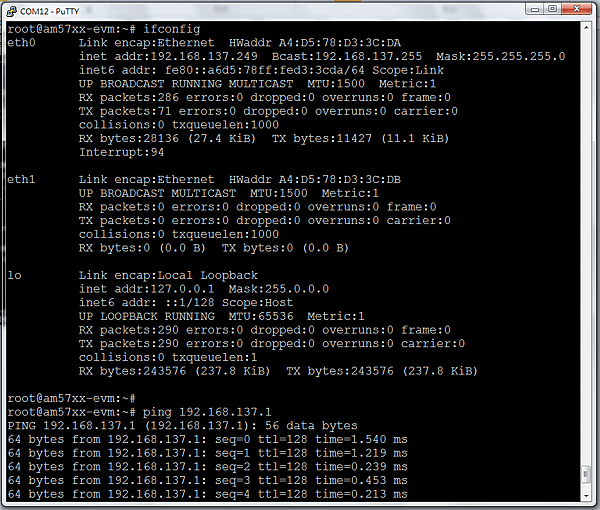

以下為LINUX設備之指令視窗:

9-4
